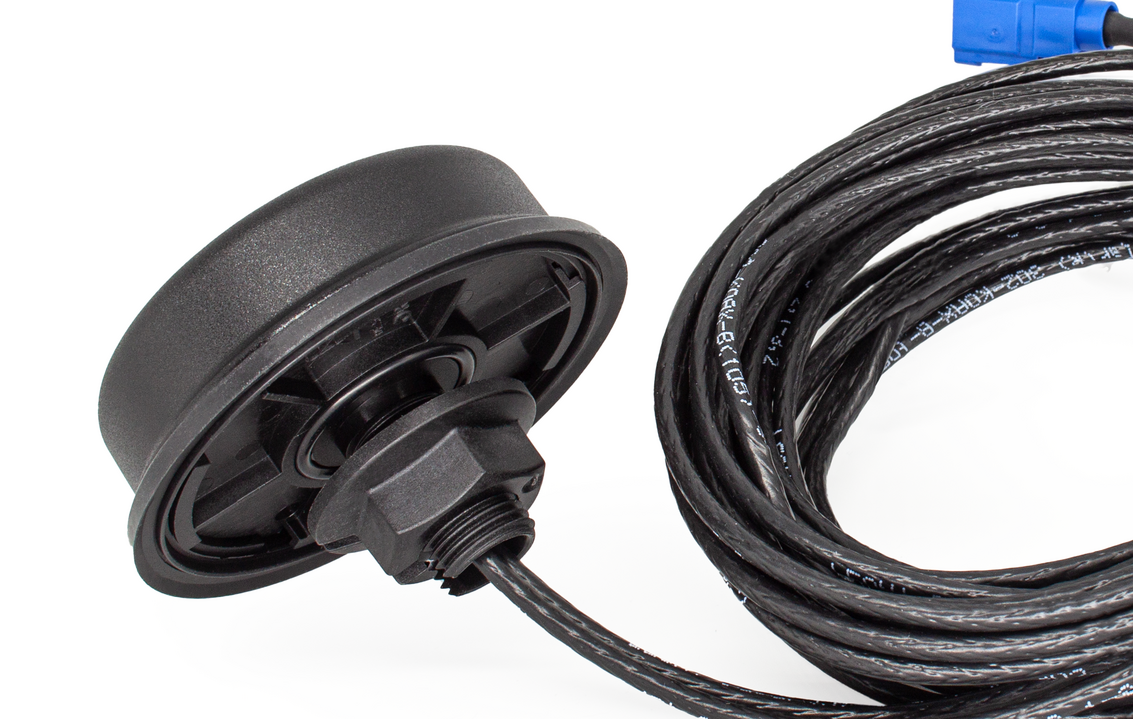

Dachantenne-Gewinde 14mm

Dachmontage-Antennen

Moderne Antennen lassen sich aufgrund Ihrer Funktionsvielfalt aus unserer Sicht nur sinnvoll in flacher Bauform realisieren. Ausnahme: Für MIMO LTE muss ein größeres Gehäuse verwendet werden.

Die flache Dachmontage-Antenne hat entscheidende Vorteile gegenüber handelsüblichen Stab-Antennen:

  • Sie wird weniger stark wahrgenommen und ist somit besser vor Vandalismus geschützt. Stab-Antennen sind oftmals ungeeignet und halten den geforderten mechanischen Belastungen nicht stand
  • Die Antenne ist im verbauten Zustand absolut wasserdicht, IP69K. Auf Wunsch kann der Kabeleingang zusätzlich vergossen werden, was eine Montage auf einem Träger außerhalb der Kabine zulässt
  • Die Gehäuse sind in verschiedenen Farben lieferbar. Ihren persönlichen Farbwunsch realisieren wir ab ca. 1000 Stück Gesamtmenge
  • Eine Bohrung von 16,2 mm reicht aus. Bitte beachten Sie die Montagehinweise auf dem Datenblatt.
  • Komplett flammwidrig nach ECE-R 118 lieferbar für den Einsatz in Bussen, Personenbeförderung

Antennen der 1. Generation - Gehäuse 70

Die 1. Generation der Dachmontage-Antennen ist auch heute noch im Portfolio der REEL GmbH. Anfänglich nur als Kunststoffgewinde der Gewindelänge 14mm erhältlich, wurde die Variantenvielfalt sukzessive erweitert:

  • Standardausführung als Kunststoffgewinde 14mm
  • Antenne auch im flammwidrigen Gehäuse nach ECE-R 118
  • Alternativ als Gewindeboden aus Aluminiumdruckguss in den Längen 15mm, 17mm und 40mm (Variante im Abverkauf)
  • Verfügbar mit allen Mobilfunkfrequenzen von 2G bis 5G
  • Mobilfunk kombinierbar mit GNSS und WLAN bis 4G
REEL Antennen Dachmontage

Antennen der 2. Generation - Gehäuse 71

Bei der Entwicklung der 2. Generation wurde der Kundenwunsch nach einem robusteren Gehäuse berücksichtigt. Das bestehende Gehäuse wurde hinsichtlich des Verschlussmechanismus geändert.
Das Gehäuse weist zwar weiterhin die gleichen Abmessungen auf, wird ab nun mit einem Bajonett-Verschluss zwischen Gewindeboden und -deckel ausgestattet und ist damit deutlich resistenter gegen Vandalismus.

  • Große Robustheit durch Bajonett-Verschluss
  • Größerer Innenraum durch den neuen Verschluss begünstigt, in Kombination mit einem neuen Platinendesign, eine große Isolation (>30 dB) zwischen den einzelnen Funktionen
  • Verfügbar mit den Gewindelängen 14mm, 17mm und 26mm

Ausblick: Antenne der 3. Generation - Gehäuse 81

Für das Jahr 2021 ist die 3. Generation des Dachgehäuses geplant. Dieses soll die Vorteile der beiden vorigen Generationen miteinander verbinden. Einerseits wird der bewährte Bajonett-Verschluss verwendet, andererseits wird das Metallgewinde wieder Einzug in das Portfolio halten. Zunächst in der Länge 17mm, optional auf Nachfrage auch in weiteren Gewindelängen.

  • Verbindung bewährter Gehäusevarianten
  • Leicht vergrößerter Durchmesser ermöglicht erweiterte Kombinationsmöglichkeit der Funktionen
  • Mobilfunk 5G mit GNSS, WLAN sowie FM/DAB+ in einem Gehäuse kombinierbar

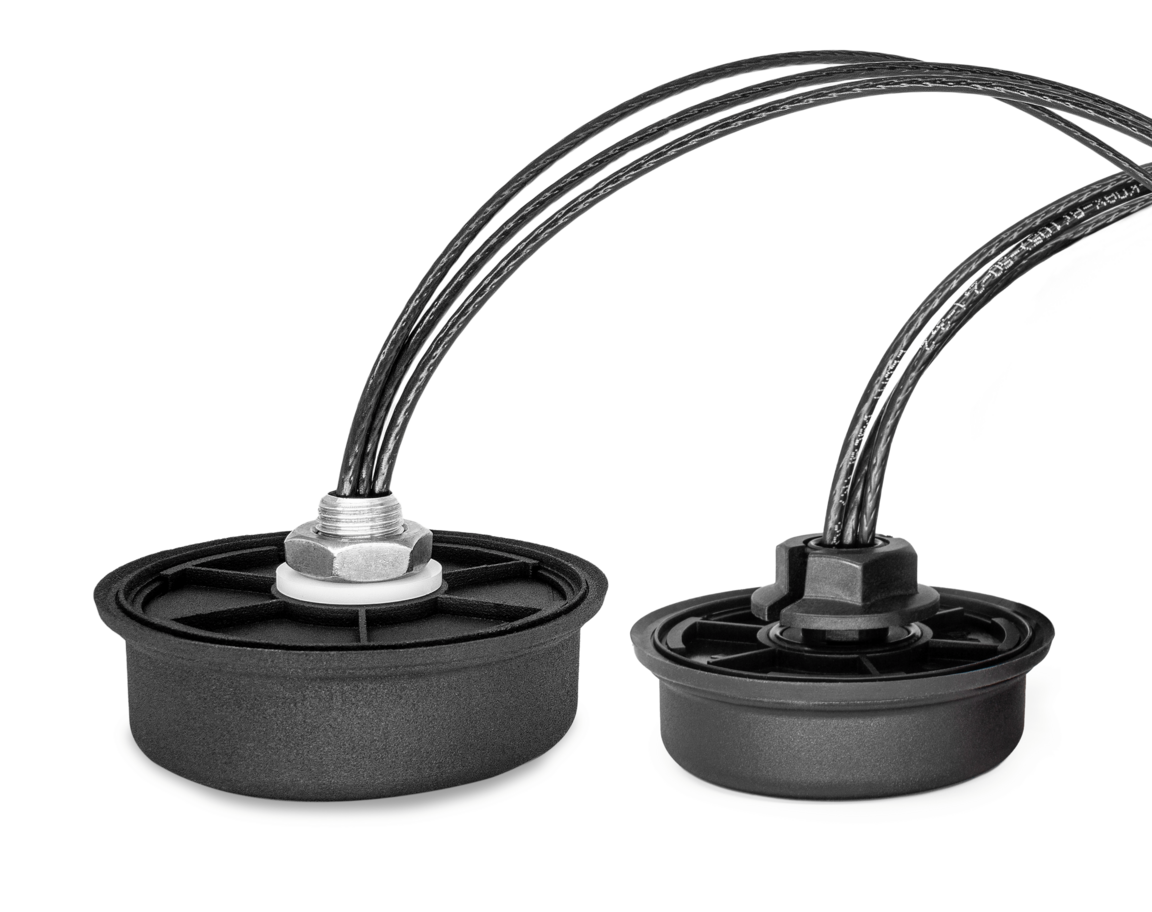

Dachantenne-Gewinde 14mm und Prototyp, 3. Generation

Ihre Vorteile mit Dachmontage-Antennen von REEL:

  • Kleine kompakte Bauform
  • Die neue Dachmontage-Antenne kann die bisherige aus unserem Hause ersetzen
  • Komplett flammwidrig nach ECE-R 118 lieferbar für den Einsatz in Bussen, Personenbeförderung

Für Bestellungen oder Fragen zu unseren Dachmontage-Antennen nehmen Sie bitte Kontakt zu uns auf.
